Il supporto a vite serve quando il punto di ancoraggio te lo sei già guadagnato: un foro, un tassello, un rivetto. Non dipende dalla superficie, non dipende dalla temperatura dell’adesivo, non teme l’olio. Tre codici coprono le fascette da 5,2 a 9,3 mm.
Tutti in PA 6.6, classificati V2 secondo UL94, da -35 a +85 °C, naturale o nero, confezione da 100 pezzi. Fissaggio a vite, tassello o rivetto.
| Passaggio fascetta fino a | Tipo | Codice | Ingombro in pianta | Altezza |
|---|---|---|---|---|
| 5,2 mm | a occhiello | 2562 | 19,2 x 9,8 mm | 2,9 mm |
| 5,6 mm | a sella | 3978 | 14,9 x 9,6 mm | 3,7 mm |
| 9,3 mm | a sella | 2513 | 22,5 x 14,6 mm | 5,6 mm |
Se lo spazio sopra il piano è il vincolo, l’occhiello 2562 è il più basso di tutti con 2,9 mm. Se invece il vincolo è l’impronta, il supporto a sella piccolo 3978 è quello che occupa meno superficie, 14,9 x 9,6 mm.
Il foro passante accetta tutti e tre. La scelta la fa il supporto su cui monti: vite autofilettante o passante con dado sulla lamiera, tassello sul muro o sul cemento, rivetto dove non puoi arrivare dal retro. Non c’è un codice diverso per tipo di fissaggio, cambia solo cosa infili.
Se il foro non lo puoi fare, o sei su un pannello che non vuoi bucare, la stessa funzione la fanno le basette adesive per fascette: stesso passaggio fascetta, fissaggio con biadesivo. L’adesivo però ha un limite di temperatura suo, di solito più basso di quello del polimero: il confronto fra i biadesivi è nella guida alla scelta.
Le fascette da abbinare sono nella famiglia fascette fermacavi.
Visualizzazione di 2 risultati

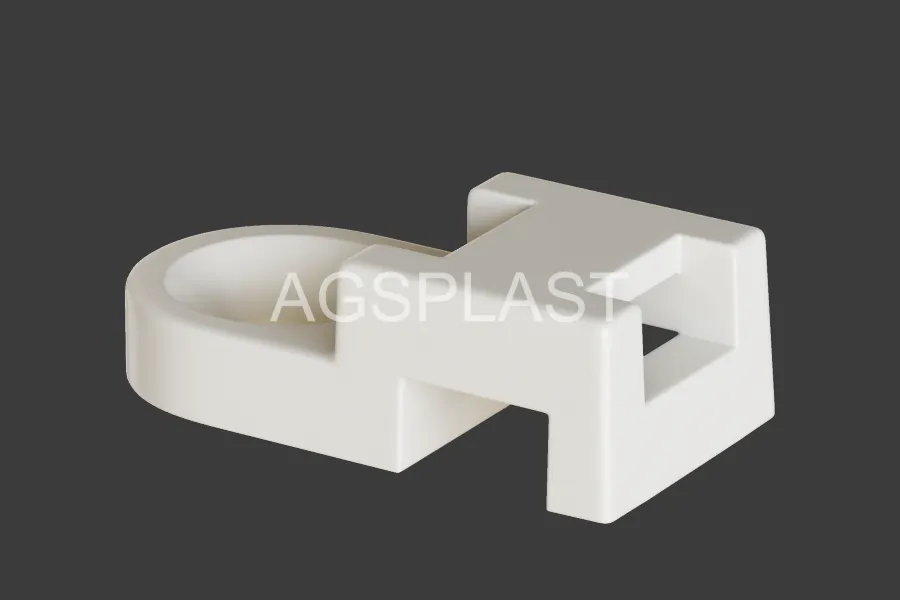

I supporti ad occhiolo per fascette, accoppiati con fascette fermacavo fino a 5.0mm assicurano cablaggi ordinati e sicuri, grazie ad un fissaggio a vite che garantisce elevata durata nel tempo.
I supporti a sella per fascette, accoppiati con fascette fermacavo fino a 9.0mm assicurano cablaggi ordinati e sicuri, grazie ad un fissaggio a vite che garantisce elevata durata nel tempo.
| Voce | Valore |
|---|---|
| Materiale | PA 6.6 |
| Autoestinguenza | V2 secondo UL94 |
| Temperatura d’esercizio | -35 a +85 °C |
| Colori standard | Naturale, nero |
Altri colori disponibili su richiesta. Conformità REACH, RoHS e IMDS dichiarate. Sistema qualità certificato ISO 9001:2015.
Confezione standard da 100 pezzi per tutti i codici. Quantità maggiori e imballi dedicati su richiesta.
No. Il foro passante accetta tutti e tre, cambia solo cosa infili. La scelta la fa il supporto su cui monti: lamiera, muro, o un pannello a cui non puoi arrivare dal retro.
È una questione di ingombro. L’occhiello 2562 è il più basso, 2,9 mm, e passa fascette fino a 5,2 mm. La sella piccola 3978 occupa meno superficie, 14,9 x 9,6 mm, e arriva a 5,6 mm. La sella grande 2513 è l’unica che passa una fascetta da 9,3 mm, ma chiede 22,5 x 14,6 mm di impronta e 5,6 mm di altezza.
Sul fissaggio alla superficie sì, e senza i limiti dell’adesivo: non gli interessa la temperatura del biadesivo, non gli interessa se la lamiera è oliata. In cambio devi fare il foro. Se il foro non lo puoi fare, il confronto fra i biadesivi che usiamo sulle basette è nella guida alla scelta del biadesivo.
Le trovi nella famiglia fascette fermacavi: controlla che la larghezza della fascetta stia nel passaggio del supporto.
Se la misura che ti serve non è in tabella, il pezzo si progetta: il componente lo disegniamo noi. Come funziona un progetto su misura.
I supporti a vite per fascette vengono utilizzati per il fissaggio di fili, cavi e tubi, come complemento delle fascette.
Permettono di ottenere cablaggi ordinati e sicuri, riducendo il peso dei componenti meccanici e il rischio di corrosione.
Inoltre, garantiscono la massima durata del fissaggio nel tempo.
Per utilizzare questi supporti è necessario effettuare un foro sulla superficie di applicazione per poi fissare il componente mediante l’apposito passaggio per la vite.
Queste basette con fissaggio a vite richiedono un tempo di applicazione maggiore rispetto alle basette adesive, sono in grado però di supportare carichi maggiori e offrire una maggiore resistenza nel tempo senza la necessità di dover ricorrere a biadesivi speciali.
Le applicazioni consigliate di questi supporti sono:
Se non vi fosse la possibilità di effettuare fori è possibile ricorrere alle nostre basette adesive o fermacavi adesivi.
