La basetta adesiva è il punto in cui la fascetta si aggancia alla macchina. Se il passaggio è troppo largo la fascetta balla, se è troppo stretto non ci entra. Qui parti dalla larghezza della fascetta che usi già e arrivi al codice.
Nove codici, dal passaggio da 4,0 mm a quello da 19 mm. Tutti in confezione da 100 pezzi, tutti disponibili con quattro adesivi diversi, quasi tutti anche senza adesivo e con il foro centrale per la vite.
È la misura che decide il codice. Il passaggio della basetta deve essere uguale o appena più largo della fascetta, non di più.

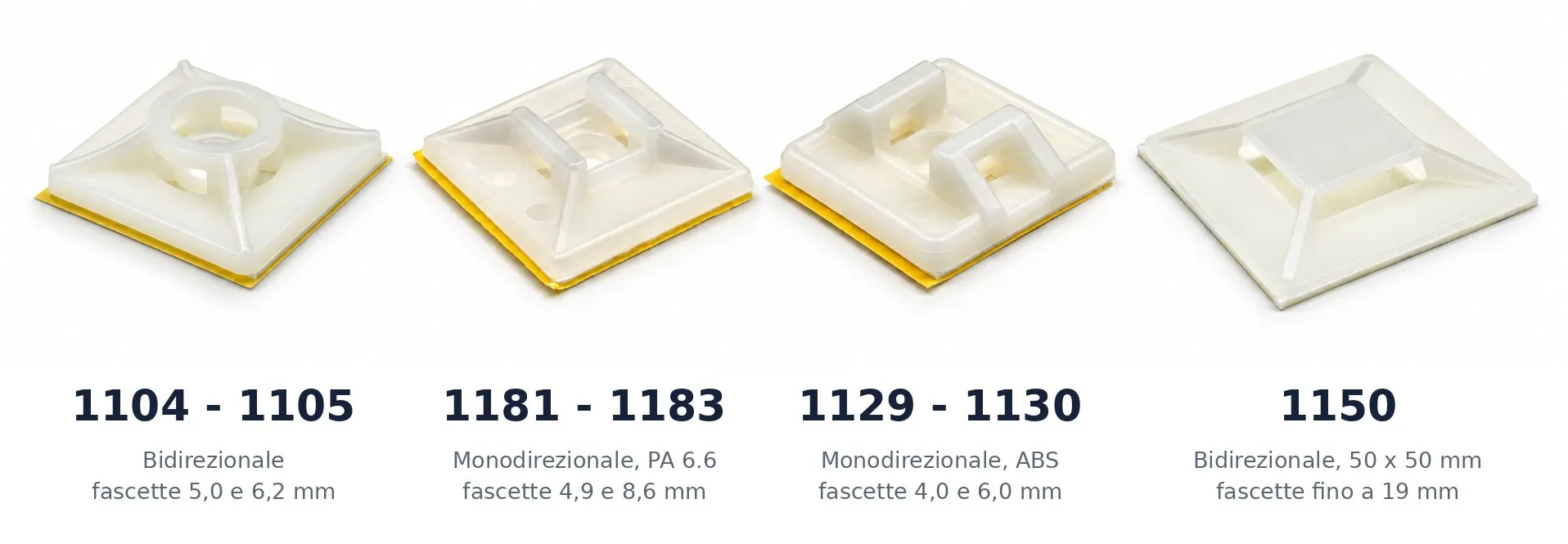

| Passaggio fascetta fino a | Codice | Passaggi | Base | Altezza | Materiale |
|---|---|---|---|---|---|
| 4,0 mm | 1129 | uno | 19 x 19 mm | 6,0 mm | ABS |
| 4,9 mm | 1181 | uno | 25,4 x 25,4 mm | 7,0 mm | PA 6.6 |
| 5,0 mm | 1104 | due incrociati | 19 x 19 mm | 5,0 mm | ABS |
| 5,0 mm | 1104BL05 | due incrociati | 19 x 19 mm | 5,0 mm | PA 6.6 rilevabile |
| 6,0 mm | 1130 | uno | 27 x 27 mm | 8,4 mm | ABS |
| 6,2 mm | 1105 | due incrociati | 26,7 x 26,7 mm | 7,1 mm | ABS |
| 6,2 mm | 1105BL05 | due incrociati | 26,7 x 26,7 mm | 7,1 mm | PA 6.6 rilevabile |
| 8,6 mm | 1183 | uno | 25,4 x 25,4 mm | 7,0 mm | PA 6.6 |
| 19 mm | 1150 | due incrociati | 50 x 50 mm | 6,6 mm | PA 6.6 |

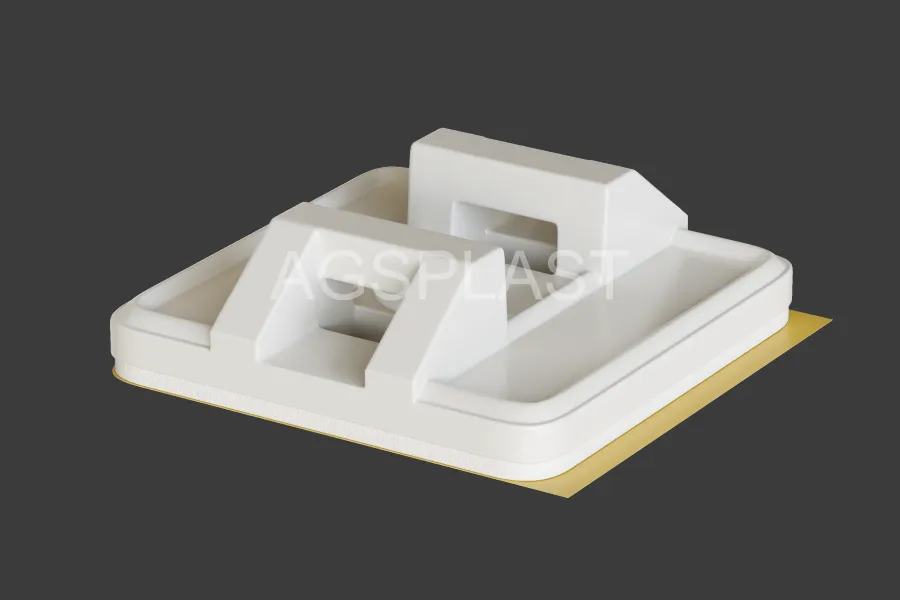

Monodirezionale: la fascetta passa in un solo senso. La basetta è più semplice e in due casi su tre più bassa, quindi ingombra meno dove lo spazio sopra il cavo è poco.
Bidirezionale: due passaggi incrociati a 90 gradi. In montaggio decidi tu da che parte far uscire il cavo senza dover cambiare articolo, ed è l’unica versione disponibile anche rilevabile.

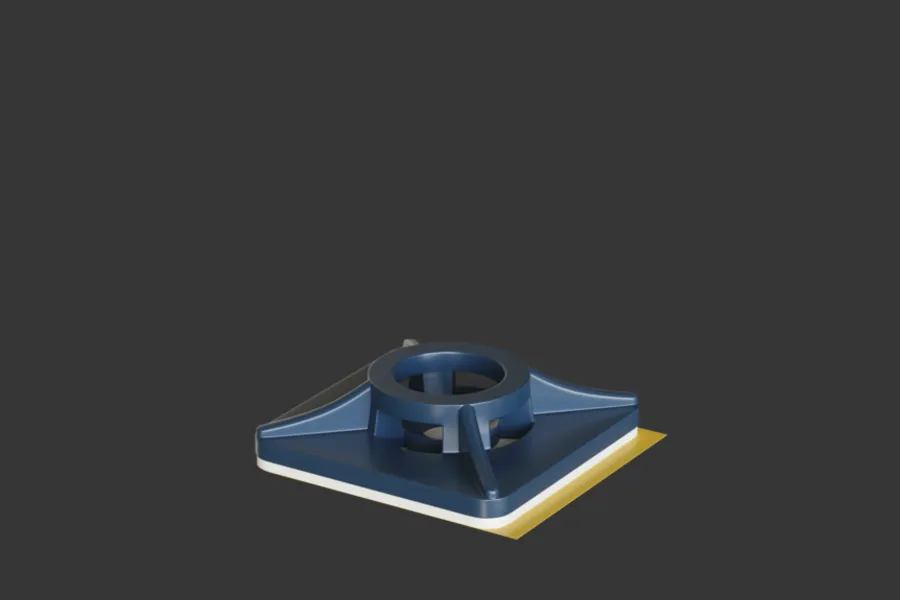

I codici 1104BL05 e 1105BL05 sono in PA 6.6 caricato con pigmenti metallici: se un frammento si stacca e finisce nella linea, il metal detector e i raggi X lo intercettano. Sono blu, che nell’alimentare è il colore convenzionale proprio perché nei cibi è raro e quindi si vede subito.

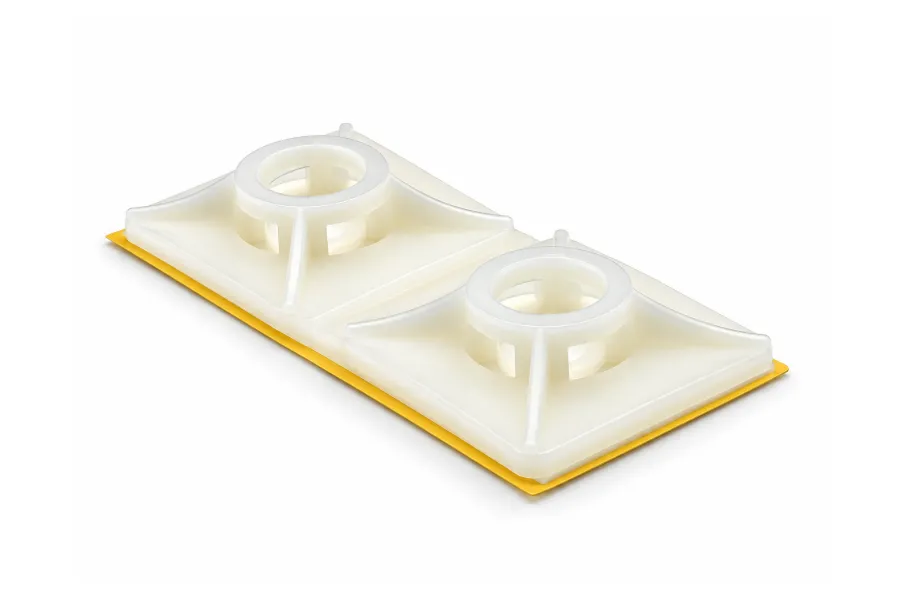

Le bidirezionali e la 1150 esistono anche già unite su una striscia adesiva continua, da 2 a 10 pezzi per striscia, con la quantità che scegli tu in ordine. Applichi una volta sola e i punti di ancoraggio escono allineati e a passo costante, senza segnare e senza misurare: su un cablaggio lungo è l’unica cosa che fa davvero risparmiare tempo di montaggio. Le trovi come 1104.L e 1105.L e come 1150.L.
Le ultime due lettere del codice sono l’adesivo. La base di plastica è la stessa, quello che cambia è quanto tiene e a che temperatura.
| Sigla | Adesivo | Temperatura d’esercizio |
|---|---|---|
| AS | Standard | -25 a +70 °C |
| AP | Speciale | -40 a +60 °C |
| CS | Acrilico standard | -40 a +100 °C |
| CP | Acrilico speciale | -30 a +105 °C |
| V | Senza adesivo, solo fissaggio a vite | secondo il polimero |
Altri adesivi su richiesta, compresi quelli pensati per il carico continuo e per le superfici a bassa energia. Il criterio che conta davvero non è la temperatura massima ma quanto regge sotto carico nel tempo: lo abbiamo spiegato con i dati nella guida alla scelta del biadesivo, e abbiamo misurato la tenuta di una 1104 in quanto tiene una basetta adesiva.
Visualizzazione di 7 risultati
La basetta da 50 x 50 mm in striscia continua da 2 a 10 pezzi: dove il fascio è lungo e i punti di ancoraggio sono tanti, applichi la striscia una volta sola invece di posizionare pezzo per pezzo.

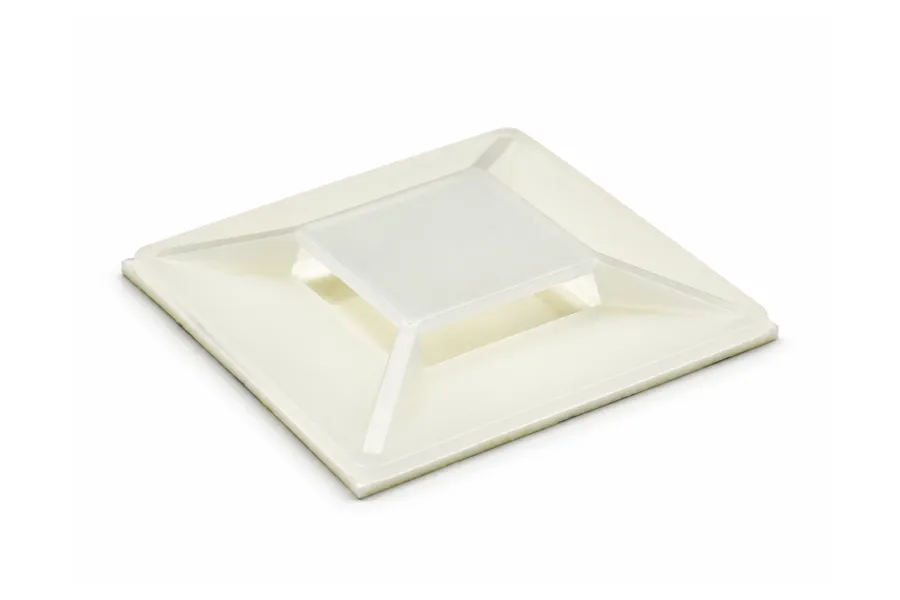

La basetta più grande della gamma, 50 x 50 mm di base e passaggio da 21 x 3,6 mm: accetta fascette fino a 19 mm e anche le fascette a strappo, molto usate nel medicale perché si riaprono e non schiacciano il fascio.
Le stesse basette bidirezionali, già unite su una striscia adesiva continua da 2 a 10 pezzi: applichi una volta sola e ottieni più punti di ancoraggio già allineati e a passo costante, senza segnare e senza misurare.
La nostra basetta adesiva bidirezionale è il supporto ideale per fascette fino a 6.0mm, permettendo di realizzare cablaggi ordinati.
La nostra basetta adesiva monodirezionale, accoppiata con fascette fermacavo fino a 6mm di larghezza, permette di ottenere cablaggi ordinati e sicuri.

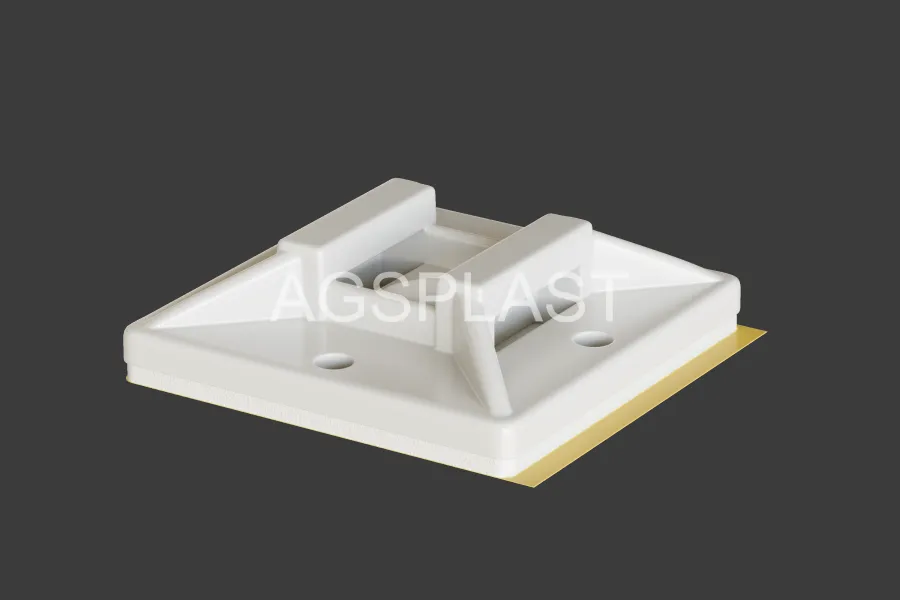

La nostra basetta adesiva monodirezionale è ideale per fascette fermacavo fino a 8,6 mm di larghezza, permettendo di ottenere cablaggi ordinati e sicuri.
Le basette adesive bidirezionale detectable, per fascette fino a 6.0mm, contengono pigmenti metallici in modo da renderle rilevabili al metal detector e ai raggi X
| Codici | Materiale | Autoestinguenza | Temperatura del polimero | Colori |
|---|---|---|---|---|
| 1129, 1130 | ABS (PA 6.6 su richiesta) | HB secondo UL94 | -30 a +90 °C | Naturale, nero |
| 1104, 1105 | ABS (PA 6.6 su richiesta) | HB secondo UL94 | -30 a +90 °C | Naturale, nero |
| 1181, 1183 | PA 6.6 | V2 secondo UL94 | -35 a +85 °C | Naturale, nero |
| 1150 | PA 6.6 | V2 secondo UL94 | -35 a +85 °C | Naturale, nero |
| 1104BL05, 1105BL05 | PA 6.6 rilevabile | HB secondo UL94 | -40 a +85 °C | Blu |
Un punto che si sbaglia spesso. La temperatura di lavoro dell’articolo non è quella del polimero: è la più stretta fra polimero e adesivo. Una 1181 in PA 6.6 arriva a +85 °C, ma con adesivo standard AS si ferma a +70 °C, perché il limite lo mette l’adesivo. Con acrilico standard CS la stessa basetta arriva a +100 °C e allora torna a comandare la plastica.
Altri colori disponibili su richiesta. Conformità REACH, RoHS e IMDS dichiarate. Sistema qualità certificato ISO 9001:2015.
Confezione standard da 100 pezzi per tutti i codici e per tutte le versioni di adesivo. Quantità maggiori e imballi dedicati su richiesta.
I codici che finiscono con V sono la stessa basetta senza biadesivo, da fissare con la vite nel foro centrale. Si usano dove l’adesivo non è adatto: superfici oliate, verniciature fresche, lamiere che superano il limite di temperatura dell’adesivo, o quando il capitolato impone il fissaggio meccanico.
La PA 6.6 è classificata V2 secondo UL94 e arriva a +85 °C. L’ABS è HB e arriva a +90 °C: sulla temperatura è leggermente meglio, sulla reazione al fuoco no. Se il capitolato chiede una classe UL94, la risposta è PA 6.6, e le 1129, 1130, 1104 e 1105 si fanno in PA 6.6 su richiesta.
Su una 1104 da 19 x 19 mm con adesivo standard abbiamo misurato in trazione circa 110 N, cioè oltre 30 N per centimetro quadro, su superficie metallica non verniciata. La tenuta non è quella giusta al primo minuto: cresce nei giorni successivi all’applicazione. Numeri e metodo in quanto tiene una basetta adesiva, confronto fra adesivi nella guida alla scelta del biadesivo.
Le basette le produciamo noi ad Albignasego. Se ti serve un passaggio fascetta, una base o un foro diversi da quelli in tabella, il pezzo si progetta.
Se la misura che ti serve non è in tabella, il pezzo si progetta: il componente lo disegniamo noi. Come funziona un progetto su misura.
Agsplast offre una gamma completa di basette adesive per fascette, adatte ad ogni tipo di superficie ed esigenza di tenuta.
Questi supporti permettono agli installatori di realizzare cablaggi ordinati in modo rapido e sicuro e possono essere utilizzati per fissare e direzionare fili, cavi, fasci di cavi e tubi.
Le basette adesive sono ideali in moltissime situazioni, tra le quali:
Per garantire la massima aderenza e durata nel tempo, mettiamo a disposizione diverse varianti di biadesivo, selezionate in base alle reali esigenze d’uso:
Nel nostro catalogo potrete scegliere tra diversi tipi di basette adesive:
Inoltre, sono disponibili 4 diversi tipi di biadesivo, che rispondono a tutte le esigenze di applicazione:
Le basette adesive standard Easy-Pill sono le più utilizzate. Permettono infatti di soddisfare la molte esigenze di fissaggio, in particolar modo quelle più comuni, in più, grazie al sistema Easy-Pill permettono agli installatori di risparmiare fino al 35% del tempo di applicazione, riducendo sensibilmente i costi.
Per le applicazioni che richiedono una tenuta superiore, consigliamo l’uso dei biadesivi speciali, selezionati con cura attraverso test tecnici interni per garantire massima affidabilità e durata nel tempo.
I materiali utilizzati per la loro produzione sono ABS e PA 6.6, con autoestinguenza rispettivamente UL94-HB e UL94-V2.
